工厂设备搬迁方案

一、拆卸原则及一般要求

1.1先小后大，先易后难，先地面后高空，先外围后主机，必须要解体的设备要尽量少分，同时又要满足包装要求，最终达到设备重新安装后的精度性能同拆卸前一致。为加强岗位责任，采用分工负责制，谁拆卸，谁安装。

1.2拆卸前，首先必须会同厂家及业主切断并拆除该设备的电源。水源、气源等和车间动力联系的部位。

1.3放空润滑油，冷却液，清洗液等。

1.4拆卸中应避免破坏性拆装（如气割    等），如必须进行的要通过业主代表及主管工程师。

1.5所有的电线、电缆不准剪断，拆下来的线头都要有标号，对有些线头没有标号的，要先补充后再拆下，线号不准丢失，拆线前要进行三对照（内部线号。端子板号、外部线号）确认无误后，方可拆卸，否则要调整线号。

1.6拆卸中要保证设备的绝对安全，要选用合适的工机具，不得随便代用，更不得使用大锤敲击。

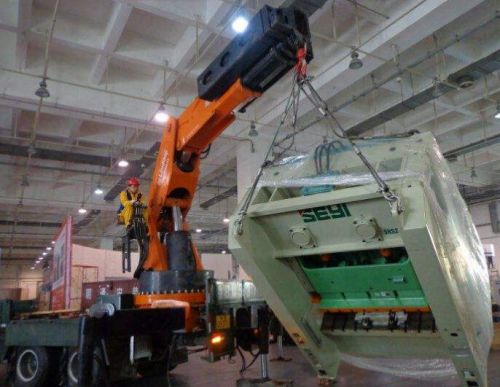

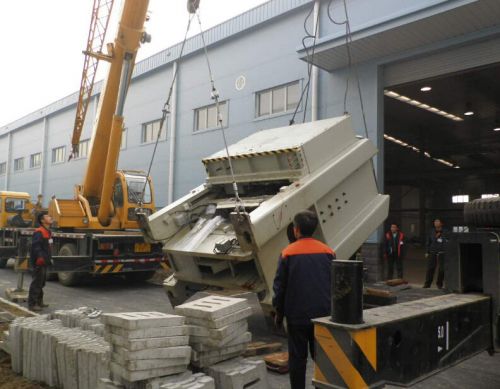

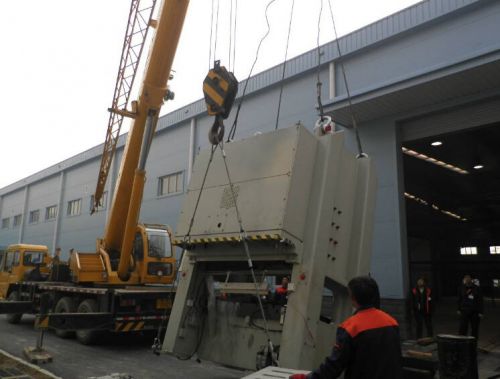

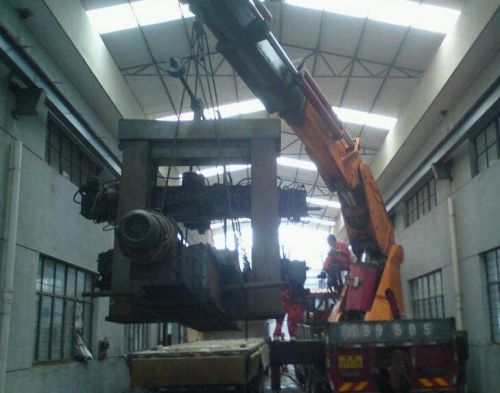

1.7吊装中设备不得磕碰，要选择合适的吊点慢吊轻放，钢丝绳和设备接触处要采取保护措施。

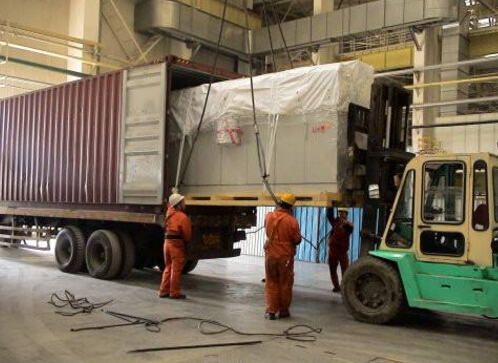

1.8利用铲车运输设备时要把设备捆牢、绑紧，以免在下坡或受震动时掉下。

1.9组合设备拆装时，拆下的螺栓、螺母，定位销等要涂油后立即拧回和插入原位，以免混乱和丢失。

1.10对设备上的一些可动部分，如溜板。动力头等要降低重心，用木板垫死后再锁紧。

1.11设备的液压管路较多，每拆一个头前，必须先挂上带有安装号的标志牌，有些部件要作好定位线记号，拆下的管子二端要立即用蜡纸包扎，以免污染和损坏丝扣。

1.12拆下的设备要按指定地点存放。

1.13设备的电气柜内插件板不要拔下，用胶带纸封住加固。

1.14作好拆卸记录，并交相关人员。

二、拆卸工序流程

三、设备拆迁施工安全技术措施

为了保证拆迁施工安全，必须满足下列要求及措施

3.1熟悉环境，了解水、气、电力控制的操作位置，拆卸时必须明确停断状态方能操作。

3.2严格按电气安全规程施工，停断必须挂有“禁止合闸”的标志牌，并有防止误送电的技术措施。

3.3正确使用现场工、机具，了解其使用性能。

3.4严格遵守防火规定，需要明火操作时，必须有防火措施，并有专人监护，在易燃、易爆物周围，要严格禁止明火作业。

3.5应尽量避免交叉作业，高空作业必须携带安全带，安全带悬挂必须符合安全规程要求。

3.6拆卸设备时，必须先熟悉相关图纸及设备，禁止盲目操作。

3.7拆卸设备和吊运时，必须注意不得损坏厂房及设施。

3.8现场应配备专职安检员，及时检查和清除不安全因素。

3.9要做到文明施工，及时清理现场和废物。

四、 要工序说明

4.1施工准备

4．1．1对所有参加施工人员进行工程的技术交底，并对每一个单项工程项目的具体施工人员进行施工工艺要求，质量要求，施工注意事项等进行交底，所有参加施工人员均应熟悉现场、图纸及规范、规程要求，作到人人心中有数，不盲目操作。

4．1．2按照业主和规范要求，对所有施工工机具，检测仪器（表），清洗设备，劳保用品等作好检验、验收、储存、保护工作。

4．1．3设备的检查，包括以下内容：

A. 检验设备的外观

B. 确认设备的技术参数、动作状态

C. 检查设备的安装精

D. 测绘设备间的相互位置，操作位置，画出相关图

E. 设备的加工精度以现场就地生产的工件为准，以后该样品工件随机装箱和发运。

以上检查要作出详细的记录，并交双方现场代表签字，作为安装依据。

3．2标记

为了方便拆迁和复原安装工作的顺利进行，设备拆迁采用统一的标志方法，即数字标位的办法进行，电气设备的拆迁，基本上采用同一方法进行，并根据电气设备的复杂性，相应增加部分标记符号。   其次，为了确定各线设备在生产线的位置，按各线工艺流程方向排列的先后标定各设备，标定的原则为各可分离的、完成某一工艺过程的设备为划分单元进行标定。

设备分解要综合考虑，分解及重新安装时，能保持原有精度要求的条件下考虑包装方便，二者有矛盾时应以保证精度，工作性能不发生变化为准。

 各线（设备）的限位挡块，行程开关，无触点开关，在条件许可的情况下，尽可能不拆下，以减少安装后再调整的工作，必须拆下的，必须严格测定探头的位置与发讯工件（或挡块）的相对位置和距离，标出安装位置，并作好记录，画出草图。
